HJF装配式混凝土钢构复合水池施工方案
HJF装配式混凝土钢构复合水池施工方案
装配式混凝土水箱为确保消防泵站在组合安装过程中高标准、严要求、一次性达到图纸设计规定，北京中科晶硕能源技术有限公司按照国家标准《消防给水及消火栓系统技术规范》GB 50974-2014，特制定本方案。
（一）材料说明
1.泵站顶板——为C30P6混凝土加8#圆钢浇筑成定制尺寸混凝土模块后拼装而成。
2.水箱箱体——为C30P6混凝土加8#双层双向圆钢浇筑成定制尺寸混凝土模块后拼装而成。
板材拼装而成。
3.筏板基础——要求按图纸制作，钢筋砼基础。
4.压条——橡胶压条符合规定。
5.螺栓——定制专用镀锌加强螺栓
6．定制专用镀锌型材——水箱及泵房的连接处内外用专用密封件进行安装，水箱内部主体支撑构件采用热浸镀锌。
7.泵房模块——为C30P6混凝土加8#双层双向圆钢浇筑成定制尺寸混凝土模块后拼装而成。
（二）HJF水池施工准备工作
1.熟悉图纸的有关技术要求与具体的尺寸规范。
2.统计材料，购置与配备加工附件等。
3.组织安装人员，落实项目负责人，并做好技术安全交底工作。
4.配备好设备、劳动保护用品及专用工具。
5.货物进场做好交接手续。
（三）HJ水池施工安装要求：
设备尺寸要吻合，设备四周及顶部要有足够的施工空间。
地埋：筏板基础要平整光滑，预埋槽的深度要一致且方正，预埋管、积水槽等与生产图纸需相符。
A、安装中要求及注意事项
1、首先要做到文明、安全施工。
2、对照生产图纸按图纸要求进行安装，所有螺栓需上齐且坚固，附件按要求安装到位，设备按规范要求摆放和对接。
B、安装后要求及注意事项
1、对安装设备做好自检工作，所有阀门处于关闭状态。
2、对设备内侧及施工现场进行清理。
（四）HJF水池施工方案

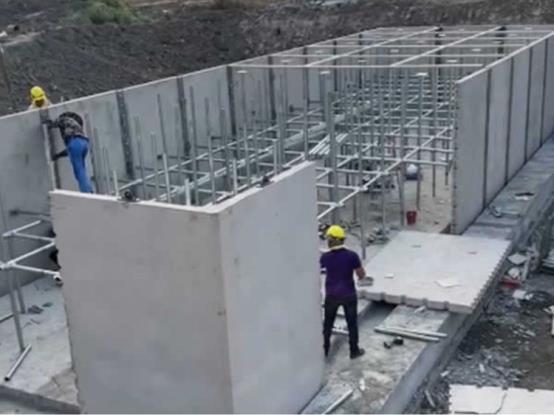

1.水箱选用C30P6混凝土加8#双层双向圆钢浇筑成定制尺寸混凝土模块。水箱模块规格为2m×3m，1m×3m组配水箱所需的螺栓应采用成套热镀锌螺栓；水箱模块间夹衬橡胶密封垫片，水箱安装时边安装边用Ф40镀锌钢管立柱和水平拉杆（两端带有专用的镀锌钢板支垫）进行支撑，立柱和水平拉杆间距均为厂家标准布置。
2.检查水箱筏板基础是否按图纸设计实施，水箱基础槽对角线是否有误差，筏板表面要求光滑平整，水箱预埋管尺寸是否有偏差。
3．检查水箱模板，按水箱尺寸，把模压块分为二大类：水箱顶板、水箱侧板。

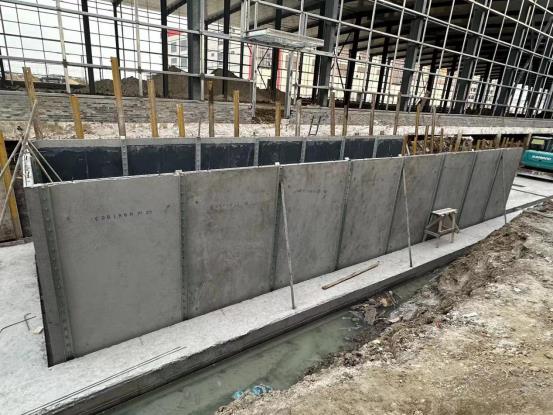

4．在筏板基础槽内安装水箱侧板，根据水箱的大小，排列好位置：一排一排的组合，组合时两板块中间夹缝必须夹好压条，装上定制镀锌型材，穿好螺丝，戴好螺帽垫片，螺丝上力只能6-7分力，不能上紧，等箱体侧面全部拼装好，才能统一坚固螺丝，但螺丝不能紧固太死，只能用到8-9分力。
5.橡胶压条的使用：橡胶压条使用前必须先放平，检查压条是否有伤痕，没有质量问题才能使用。压条应夹在每块模板的预留平面，与模板的孔对穿，压条不允许拉力过猛，否则容易拉断需要。

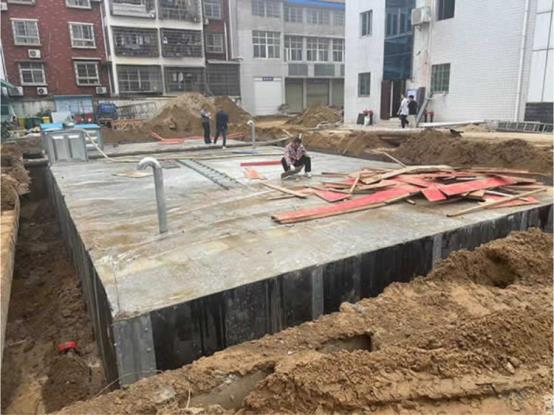

6. 顶盖组合：先把顶盖需要的自带模镀锌槽钢进线焊接组装，然后把顶盖一排一排的吊装到位，放在固定的位置，顶好顶柱，再上第二排，依次排列。顶板全部上好后，在模块的四周连接缝隙需要甲方进行2次浇筑，乙方负责指导，所有夹缝均要严实密封。
7.拉筋组装：用可调节拉筋并用对压式方法组装。
8．开孔：一般是业务负责人把对方图纸传到公司，根据图纸要求在公司开孔，如特殊情况要现场开孔，是水箱没有组装前，先确定孔的位置上开孔，然后组装接套、法兰、固定好接套法兰进行密封，再组装箱体、零部件等。

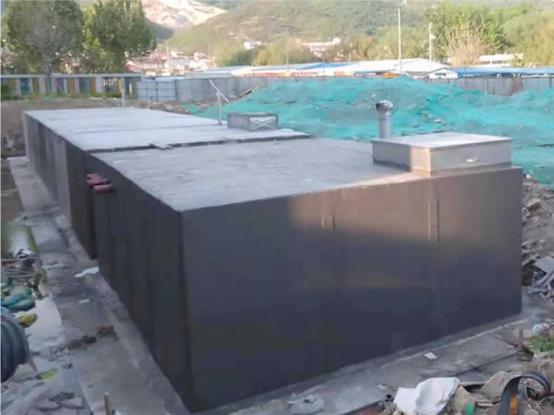

9.水箱安装完成后，水箱侧立面两侧需要甲方用c30p6混凝土进行2次浇筑，乙方负责指导。
10.试水：组装结束，清理内外渣物、灰层，然后进水，进水注意观察水箱整体变化情况，如发现情况应立即停止供水，注水直至水位到达溢流口为止（确保水箱承受能力）。24小时无渗漏无变形为水箱合格。
